Voltage Buffer

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prinsip Kerja

5. Gambar Rangkaian

6. Example dan Problem

7. Video

8. Download

1. Tujuan[kembali]
 • Mengetahui apa itu Voltage Buffer
 • Mengetahui fungsi dari rangkaian Voltage Buffer

2. Komponen[kembali]

 a. OP AMP 741



Penguat operasional (Operational Amplifier) atau yang biasa disebut dengan op-amp, merupakan penguat elektronika yang banyak digunakan untuk membuat rangkaian detektor, komparator, penguat audio, video, pembangkit sinyal, multivibrator, filter, ADC, DAC, rangkaian penggerak dan berbagai macam rangkaian analog lainnya.

 b. Osiloskop

Osiloskop (Oscilloscope) merupakan alat ukur elektronik. Dengan menggunakan alat ukur Oscilloscope ini, kita dapat mengukur frekwensi, periode dan melihat bentuk-bentuk gelombang seperti bentuk gelombang sinyal audio, sinyal video, dan bentuk gelombang Tegangan Listrik Arus Bolak Balik, maupun Tegangan Listrik Arus Searah yang berasal dari catu daya/baterai.

 c. AC & Sine Generator

Generator Sine/AC digunakan untuk menghasilkan sinyal AC. Generator DC digunakan untuk menghasilkan sinyal DC

3. Dasar Teori[kembali]

Sirkuit buffer tegangan menyediakan cara untuk mengisolasi sinyal input dari suatu beban oleh menggunakan tahap yang memiliki gain tegangan kesatuan, tanpa fase atau pembalikan polaritas, dan bertindak sebagai sirkuit ideal dengan impedansi input sangat tinggi dan impedansi output rendah. Tegangan output ditentukan olehoutput rendah. Tegangan output ditentukan oleh

Gambar 4

Gambar 4 menunjukkan op-amp yang terhubung untuk menyediakan operasi penguat buffer ini.

Gambar 5

Gambar 5 menunjukkan bagaimana sinyal input dapat disediakan untuk dua output terpisah. Itu keuntungan dari koneksi ini adalah bahwa beban yang terhubung di satu output tidak memiliki (atau sedikit) berpengaruh pada output lainnya. Akibatnya, output buffered atau diisolasi dari satu sama lain.

4. Prinsip Kerja[kembali]



Gambar

Rangkaian buffer adalah rangkaian yang menghasilkan tegangan output sama dengan tegangan inputnya. Dalam hal ini seperti rangkaian common colektor yaitu berpenguatan = 1. Fungsi dari rangkaian buffer pada peralatan elektronika adalah sebagai penyangga, dimana prinsip dasarnya adalah penguat arus tanpa terjadi penguatan tegangan. Rangkaian buffer yang dibangun dari sebuah operasional amplifier (Op-Amp), dapat dibuat dengan sangat sederhana. Rangkaian buffer dari Op-Amp menjadi sangat sederhana karena tidak diperlukan komponen tambahan pada konfigurasi buffer non-inverting.

5. Gambar Rangkaian[kembali]

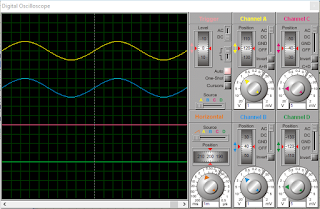

6. Example dan Problem[kembali]

Example
Tunjukkan koneksi 741 sebagai rangkaian unity-gain.

Jawaban:

Problem

Sebuah penguat op-amp non inverting dengan penguatan 10 kali, jika sumber tegangan 15 volt dan Vin= 2 V, maka menghasilkan tegangan output sebesar?

Jawaban:

Vout  = A x Vin

          = 10 x 2

         = 20 V

7. Video[kembali]

8. Download[kembali]
Video klik disini
Rangkaian klik disini
Datasheet opamp 741 klik disini
Html klik disini
