Proteksi Motor dengan Thermistor NTC




   1. Tujuan[Daftar]

a.       Memahami cara kerja dari sensor thermal thermistor

b.      Memahami cara kerja dari sensor flame

b.      Dapat mengaplikasikan sensor thermistor dan flame pada kehidupan sehari-hari

     2. Alat dan Bahan [Daftar]

2.1.      Alat[Daftar]
-    Dc voltmeter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.
-   Dc ampermeter



Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik. Umumnya alat ini dipakai oleh teknisi elektronik dalam alat multi tester listrik yang disebut avometer gabungan dari fungsi amperemeter, voltmeter dan ohmmeter. Arus yangmengalir pada kumparan yang selimuti medan magnet akan menimbulkan gaya Lorentz yang dapat menggerakkan jarum amperemeter. Semakin besar arus yang mengalir maka semakin besar pula simpangannya.


2.2     Bahan[Daftar]

 -   Resistor



Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga berfungsi untuk mencari frekuensi pada IC.
Pin Out:


 Spesifikasi:






- Ground


Ground berarti sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”. Ground bersifat relatif, karena dapat memilih titik dimana saja dalam sirkuit untuk dijadikan ground untuk mereferensi semua tegangan dalam rangkaian.
Ground juga berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
Sistem gronding pada peralatan kelistrikan dan elektronika adalah memberikan perlindungan  pada seluruh sistem.


- Baterai



Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik.



- LED

LED ialah suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. LED (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator/lampu indikator. Contohnya dapat kita jumpai pada rangkaian-rangkaian elektronika led digunakan sebagai indikator ON/OFF.

Spesifikasi:

-   Op-amp

Operatinal amplifier atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati (faktor penguatan) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741. Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.

Konfigurasi Pin Out:





Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan  komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Konfigurasi pin :



Spesifikasi relay :



Motor DC

Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.

- Sensor Thermistor NTC


Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Pin Out:


 - Sensor Flame


Flame Detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm. Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius.

Spesifikasi Flame sensor:

    a.Tegangan operasi antara 3,3 – 5 Vdc

    b.Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan

    c.Sudah terpackage dalam bentuk modul

    d.Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing

Konfigurasi Pin Out:


Datasheet flame:






    3. Dasar Teori[Daftar]

  Resistor



Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Rumus resistor dengan hukum ohm: R = V/I

Cara menentukan nilai resistor dapat dilihat dengan gelang warna pada tabel berikut:

Berikut contoh cara menghitungnya :


Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Cara kerja Relay:

Setelah mengetahui pengertian serta fungsi dari relay, anda juga harus mengetahui cara kerja atau prinsip kerja dari relay. Namun sebelumnya anda perlu mengetahui bahwa pada sebuah relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini.


Kontak point relay terdiri dari 2 jenis yaitu:
  1. Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup).
  2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berapa pada posisi open (terbuka)

 Berdasarkan gambar diatas, iron core(besi) yang dililitkan oleh kumparan coil berfungsi untuk mengendalikan iron core tersebut. Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil.

Led


LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).


Tegangan Maju Led:


 Karakteristik:


Transistor



Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET)


Karakteristik dari masing-masing daerah operasi transistor tersebut dapat diringkas sebagai berikut:

             Daerah Potong (cutoff):
Dioda Emiter diberi prategangan mundur. Akibatnya, tidak terjadi pergerakan elektron, sehingga arus Basis, IB = 0. Demikian juga, arus Kolektor, IC = 0, atau disebut ICEO (Arus Kolektor ke Emiter dengan harga arus Basis adalah 0).

             Daerah Saturasi
Dioda Emiter diberi prategangan maju. Dioda  Kolektor juga diberi prategangan maju. Akibatnya, arus Kolektor, IC, akan mencapai harga maksimum, tanpa bergantung kepada arus Basis, IB, dan βdc. Hal ini, menyebabkan Transistor menjadi komponen yang tidak dapat dikendalikan. Untuk menghindari daerah ini, Dioda Kolektor harus diberi prateganan mundur, dengan tegangan melebihi VCE(sat), yaitu tegangan yang menyebabkan Dioda Kolektor saturasi.

             Daerah Aktif
Dioda Emiter diberi prategangan maju. Dioda Kolektor diberi prategangan mundur. Terjadi sifat-sifat yang diinginkan, dimana:


IC Op-amp



Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV =
~)

b. Impedansi input tak berhingga (rin =
~)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW =
~)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Grafik output dan input OP-AMP

Rangkaian dasa OP-AMP

a.       OP-AMP inverting


Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negative


b.      OP-AMP non-inverting


Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.
Vout = V1 (1 + Rf / R1)

Thermistor (NTC)

Thermistor merupakan resistor yang sensitif terhadap perubahan suhu dalam listrik. Resistansi akan berubah jika temperature badan sensor berubah.

Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Pada umumnya Thermistor NTC dan Thermistor PTC adalah Komponen Elektronika yang berfungsi sebagai sensor pada rangkaian Elektronika yang berhubungan dengan Suhu (Temperature). Suhu operasional Thermistor berbeda-beda tergantung pada Produsen Thermistor itu sendiri, tetapi pada umumnya berkisar diantara -90°C sampai 130°C.

Sensor Flame



Sensor ini sensitiv terhadap api dan radiasi. Biasanya digunakan pada rangkaian alarm kebakaran atau kejuaraan robot pendeteksi kebakaran. Dapat mendeteksi cahaya dengan panjang gelombang dalam jarak tertentu

Spesifikasi:

a. Mendeteksi cahaya dengan rentang panjang gelombang 760-1100 nm

b. Jarak deteksi : 20cm (4.8V) hingga 100 cm (1V)

c. Sudut deteksi : 60°

d. Tegangan operasi : 3.3-5V

e. Tegangan keluaran : analog



            Respons terhadap nyala api yang terdeteksi bergantung pada pemasangan, tetapi dapat mencakup membunyikan alarm, menonaktifkan saluran bahan bakar (seperti propana atau saluran gas alam), dan mengaktifkan sistem pencegah kebakaran. Ketika digunakan dalam aplikasi seperti tungku industri, perannya adalah untuk memberikan konfirmasi bahwa tungku bekerja dengan benar; dalam hal ini mereka tidak melakukan tindakan langsung di luar memberi tahu operator atau sistem kontrol. Detektor api seringkali dapat merespon lebih cepat dan lebih akurat daripada detektor asap atau panas karena mekanisme yang digunakan untuk mendeteksi nyala api.

Grafik Respon Sensor:


 Temperatur terus naik akibat proses perpindahan kalor melalui udeara sehingga sensor dapat menyerap kalor yang di pancarkan oleh api sehingga semakin lama api menyala semakin panas temperatur pada ruangan tersebut . dan disini semakin dekat jarak sensor dengan api maka semakin tinggi yang dibaca oleh alat ukur sensor begitu sebaliknya jika semakin jauh sensor dengan jarak api maka pembacaan oleh alat ukur maka kecil .

    4. Percobaan[Daftar]

     4.1. Prosedur Percobaan[Daftar]


1.      Siapkan semua alat dan bahan yang diperlukan

2.      Disarankan agar membaca datasheet setiap komponen

3.      Cari komponen-komponen yang diperlukan di proteus

4.      Pasang sensor NTC, sensor Flame, resistor, led, ic op-amp, relay, motor dc, dan sumber dc sesuai dengan gambar     rangkaian di bawah

5.      Buat rangkaian pengkondisian sinyal

6.      Atur nilai resistor serta nilai sensor NTC

7.      Jalankan rangkaian

4.2. Gambar Rangkaian[Daftar]

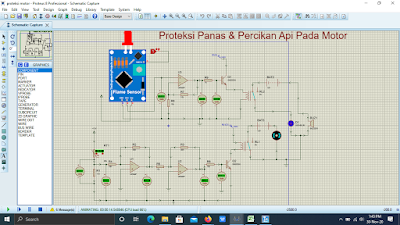

Apllikasi Proteksi Panas dan Percikan Api Pada Motor


Sensor Flame mendeteksi Percikan Api


Sensor Flame Mendeteksi Adanya Percikan Api dan Ntc Mendeteksi Suhu yang cukup Tinggi


Ntc thermistor medndeeksi adnya suhu yang cukup tinggi pada motor










4.3. Prinsip Kerja[Daftar]

Dalam rangkaian proteksi motor dengan thermistor ntc  ini dapat dilihat pertama arus dari sumber baterai 9V ke thermistor NTC dan nilai tegangan serta arus yang melewati NTC tergantung dari suhu lingkungan, jika suhu naik maka besar hambatan pada NTC menurun dan jika suhu turun maka besar hambatan pada NTC menaik
Rangkaian dibuat dan diatur sehingga jika pada suhu 40 derajat maka akan membuat relay on yaitu dengan bantuan penguatan dari dua buah inverting op-amp. Jika suhu motor belum panas/belum mencapai 40 derajat maka motor pendingin belum menyala, dan jika melebihi 40 derajat maka akan menyalakan pendingin.
Lalu, jika ada suatu kesalahan pada motor yang menyebabkan timbulnya suatu percika api pada motor, maka sensor Flame akan mendeteksi nya, lalu akan menimbulkan tegangan outputnya sebesar 5V, yang akan diteruskan ke Op-Amp, yang mana akan terjadi penguatan tegangan  sebesar 2x menjadi 10V. Lalu akan diteruskan ke transistor, agar tegangan yang ada pada kaki base transistor maka di pasang resistor 1k ohm. Maka tegangan di kaki base sebesar 0.8V yang mana sudah bisa membuat transistor on, lalu relay akan aktif dan meyebabkan hidupnya led dan buzzer sebagai tanda adanya percikan api yang terdeteksi.

4.4 Video[Daftar]
