Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat yang dapat menyediakan energi listrik untuk perangkat listrik atau elektronika lainnya.

b. Dc voltmeter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur

c. Dc ampermeter

Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik. Umumnya alat ini dipakai oleh teknisi elektronik dalam alat multi tester listrik yang disebut avometer gabungan dari fungsi amperemeter, voltmeter dan ohmmeter. Arus yangmengalir pada kumparan yang selimuti medan magnet akan menimbulkan gaya Lorentz yang dapat menggerakkan jarum amperemeter. Semakin besar arus yang mengalir maka semakin besar pula simpangannya.

2.b. Bahan [Daftar]

- Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga berfungsi untuk mencari frekuensi pada IC.

Pin Out:

- Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Konfigurasi Pin out:

- Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik

- Logicstate

Perangkat elektronik yang akan membuat keputusan logis ber kan berbagai kombinasi sinyal inputnya. Mungkin memiliki lebih dari satu input tetapi hanya memiliki satu keluaran digital.

- Ground

Ground berarti sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”. Ground bersifat relatif, karena dapat memilih titik dimana saja dalam sirkuit untuk dijadikan ground untuk mereferensi semua tegangan dalam rangkaian.
Ground juga berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
Sistem gronding pada peralatan kelistrikan dan elektronika adalah memberikan perlindungan pada seluruh sistem.

- Op-amp

Operatinal amplifier atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati (faktor penguatan) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741. Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.

Konfigurasi Pin Out:

- Relay

Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik.

Konfigurasi pin :

Spesifikasi relay :

- Motor DC

Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.

- Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehinggi membuat udara bergetar yang akan menghasilkan suara.

Spesifikasi:
a. Tegangan operasi 4-8V DC
b.Arus <30mA
c. Frekuensi Resonansi 2300Hz

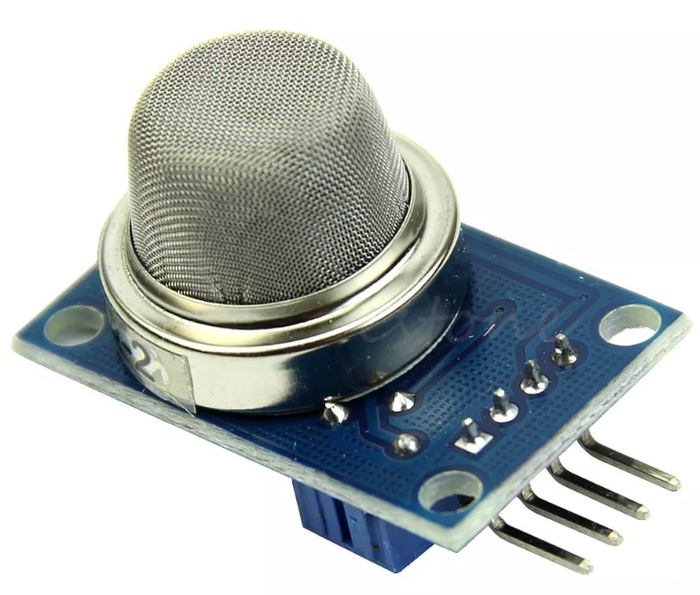

F. Sensor MQ-2

Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke.

Konfigurasi Pin:

Spesifikasi:

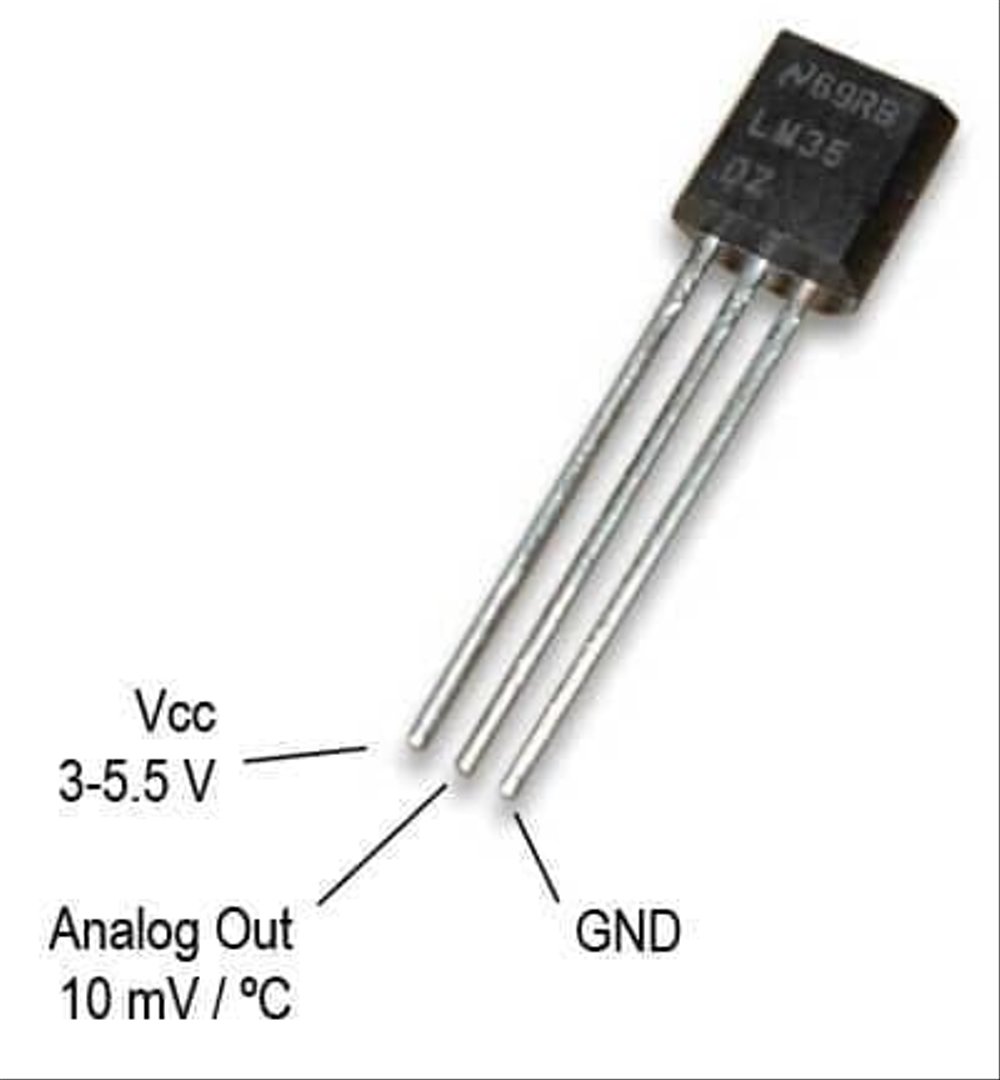

G. Sensor suhu (LM-35)

sensor suhu LM35 adalah sensor yang dapat mengubah besaran menjadi besaran listrik dalam bentuk tegangan. Keluaran pada sensor ini adalah setiap kenaikan suhu 1 derajat maka keluarannya adalah 10mV. Sensor ini banyak digunakan sebagai pengaman dan pemberi peringatan saat terjadi kebakaran

3. Dasar Teori [Daftar]

- Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Satuan Resistor adalah Ohm (simbol: O) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

Cara menentukan nilai resistor dapat dilihat dengan gelang warna pada tabel berikut:

Berikut contoh cara menghitungnya :

- IC Op-amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ~)

b. Impedansi input tak berhingga (rin = ~)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ~)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Grafik output dan input OP-AMP

Rangkaian dasar OP-AMP

a. OP-AMP inverting

Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negative

b. OP-AMP non-inverting

Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.

Vout = V1 (1 + Rf / R1)

- Transistor

Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).

Karakteristik dari masing-masing daerah operasi transistor tersebut dapat diringkas sebagai berikut:

• Daerah Potong (cutoff):

Dioda Emiter diberi prategangan mundur. Akibatnya, tidak terjadi pergerakan elektron, sehingga arus Basis, IB = 0. Demikian juga, arus Kolektor, IC = 0, atau disebut ICEO (Arus Kolektor ke Emiter dengan harga arus Basis adalah 0).

• Daerah Saturasi

Dioda Emiter diberi prategangan maju. Dioda Kolektor juga diberi prategangan maju. Akibatnya, arus Kolektor, IC, akan mencapai harga maksimum, tanpa bergantung kepada arus Basis, IB, dan βdc. Hal ini, menyebabkan Transistor menjadi komponen yang tidak dapat dikendalikan. Untuk menghindari daerah ini, Dioda Kolektor harus diberi prateganan mundur, dengan tegangan melebihi VCE(sat), yaitu tegangan yang menyebabkan Dioda Kolektor saturasi.

• Daerah Aktif

Dioda Emiter diberi prategangan maju. Dioda Kolektor diberi prategangan mundur. Terjadi sifat-sifat yang diinginkan, dimana

- Sensor MQ-2

Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke.

Grafik MQ2

Datasheet MQ2

-Sensor LM35

sensor suhu LM35 adalah sensor yang dapat mengubah besaran menjadi besaran listrik dalam bentuk tegangan. Keluaran pada sensor ini adalah setiap kenaikan suhu 1 derajat maka keluarannya adalah 10mV. Sensor ini banyak digunakan sebagai pengaman dan pemberi peringatan saat terjadi kebakaran

4. Percobaan [Daftar]

4.1. Prosedur percobaan [Daftar]

1. Siapkan semua alat dan bahan yang diperlukan

2. Disarankan agar membaca datasheet setiap komponen

3. Cari komponen-komponen yang diperlukan di proteus

4. Pasang sensor MQ-2, LM35, battery, resistor, ic op-amp, relay, motor dc, dan sumber dc sesuai dengan gambar rangkaian di bawah

5. Buat rangkaian pengkondisian sinyal

6. Atur nilai resistor serta nilai sensor LM35, dan MQ-2

7. Jalankan rangkaian

4.2. Gambar Rangkaian [Daftar]

Gambar 1

Gambar 2

Gambar 3

Gambar 4

4.3. Prinsip Kerja [Daftar]

Apabila Sensor MQ-2 mendeteksi Gas Hidrogen maka sensor MQ-2 akan aktif ( berlogika 1 ) dan mengalirkan arus dari pin output sensor MQ-2 ke kaki base transistor Q3. ini menyebabkan transistor Q3 ON dan arus mengalir dari supply ke kaki collector menuju kaki emitter transistor Q3. Sejalan dengan itu, arus juga mengalir pada kumparan (RL1) dan relay pun berpindah yang menyebabkan rangkaian buzzer dan motor menjadi rangkaian tertutup. Battery pun akan menyuplai tegangan sebesar 12 V ke motor DC dan Buzzer hal ini akan menyebabkan motor hidup dan buzzer pun berbunyi.

Apabila saat sedang memasak dan suhu menjadi naik akibat pembakaran dan mencapai suhu 29 derajat celcius maka sensor lm35 akan memberikan tegangan ke transistor 0,75 volt dan transistor akan aktif, sehingga relay akan on dan menyalakan exhaust van yang merupakan kipas yang dapat mengeluarkan suhu panas dan asap pada suatu ruangan
