1. Tujuan[Daftar]


-Memahami Rangkaian Pengering Tangan Otomatis
-Memahami prinsip kerja Rangkaian Pengering Tangan Otomatis
-Mampu mengaplikasikan Rangkaian Pengering Tangan Otomatis pada rangkaian

2. Alat dan Bahan[Daftar]

2.1. Alat[Daftar]

-Power Supply


Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat yang dapat menyediakan energi listrik untuk perangkat listrik atau elektronika lainnya.

2.2 Bahan[Daftar]


-Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga berfungsi untuk mencari frekuensi pada IC.
Pin Out:
Spesifikasi:





-Transistor


Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Konfigurasi Pin out:



Spesifikasi:




-Logicstate


Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya

-Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik.


-Motor




Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Pada rangkaian ini, motor berperan sebagai Hand Dryer

-Ground



Ground berarti sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”. Ground bersifat relatif, karena dapat memilih titik dimana saja dalam sirkuit untuk dijadikan ground untuk mereferensi semua tegangan dalam rangkaian.
Ground juga berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
Sistem gronding pada peralatan kelistrikan dan elektronika adalah memberikan perlindungan  pada seluruh sistem.

-OpAmp

 Operatinal amplifier atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati (faktor penguatan) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741. Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.

Konfigurasi  OpAmp:


-Buzzer


Buzzer berfungsi sebagai indikator menyalanya Hand Dryer otomatis

Konfigurasi Pin:


Spesifikasi:

a. Tegangan operasi 4-8V DC

b.Arus <30mA

c. Frekuensi Resonansi 2300Hz

-Relay




Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Konfigurasi Pin:



Spesifikasi:


-Sensor Infra Red

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Konfigurasi pin infrared:

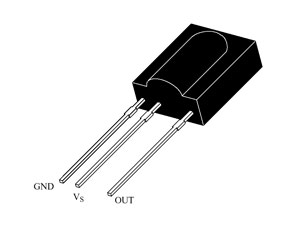

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah:

a. output (Out),

b. Vs (VCC +5 volt DC),

c. Ground (GND)

Grafik:


Datasheet Sensor Infrared:


- Sensor PIR


Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

Konfigurasi Pin Sensor PIR:



Spesifikasi:


-Penggunaan catu daya 3.3 hingga 5 VDC; >3 mA
-Komunikasi: menggunakan keluaran bit tunggal high/low
-Suhu untuk beroperasi: 32 hingga 122 °F (0 to 50 °C)
-Dimensi : 1.27 x 0.96 x 1.0 in (32.2 x 24.3 x 25.4 mm)

Grafik Respon Sensor PIR:




3. Dasar Teori[Daftar]

Resistor


Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

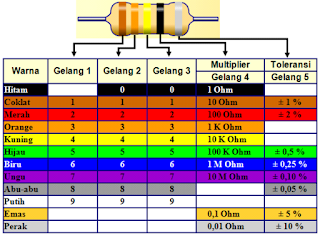

Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.



Transistor NPN

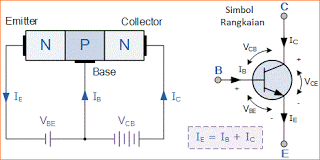

Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).


Karakteristik dari masing-masing daerah operasi transistor tersebut dapat diringkas sebagai berikut:

             Daerah Potong (cutoff):
Dioda Emiter diberi prategangan mundur. Akibatnya, tidak terjadi pergerakan elektron, sehingga arus Basis, IB = 0. Demikian juga, arus Kolektor, IC = 0, atau disebut ICEO (Arus Kolektor ke Emiter dengan harga arus Basis adalah 0).

             Daerah Saturasi
Dioda Emiter diberi prategangan maju. Dioda  Kolektor juga diberi prategangan maju. Akibatnya, arus Kolektor, IC, akan mencapai harga maksimum, tanpa bergantung kepada arus Basis, IB, dan βdc. Hal ini, menyebabkan Transistor menjadi komponen yang tidak dapat dikendalikan. Untuk menghindari daerah ini, Dioda Kolektor harus diberi prateganan mundur, dengan tegangan melebihi VCE(sat), yaitu tegangan yang menyebabkan Dioda Kolektor saturasi.

             Daerah Aktif
Dioda Emiter diberi prategangan maju. Dioda Kolektor diberi prategangan mundur. Terjadi sifat-sifat yang diinginkan, dimana:

atau

Relay


Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

 Cara kerja Relay:

  Setelah mengetahui pengertian serta fungsi dari relay, anda juga harus mengetahui cara kerja atau prinsip kerja dari relay. Namun sebelumnya anda perlu mengetahui bahwa pada sebuah relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini.


Kontak point relay terdiri dari 2 jenis yaitu:
  1. Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup).
  2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berapa pada posisi open (terbuka)

 Berdasarkan gambar diatas, iron core(besi) yang dililitkan oleh kumparan coil berfungsi untuk mengendalikan iron core tersebut. Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil.

Op-Amp


Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV =
)

b. Impedansi input tak berhingga (rin =
)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW =
)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)


Rangkaian Dasar OP AMP

a. OP AMP Inverting


Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.

Vout = - (Rf / R1) Vin

b. OP AMP Non Inverting


Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.

Vout = Vin (1 + Rf / Rin)


Sensor Infrared






Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

   Komponen led inframerah atau infra red (IR) pada dasarnya adalah led yang memancarkan sinar infra merah dengan panjang gelombang 850nm.
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).
Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP


Prinsip Kerja sensor infrared:
Ilustrasi prinsip kerja sensor infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3

Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

Grafik Respon Sensor Infrared:

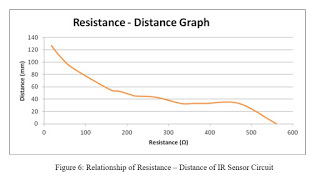

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

Sensor PIR

Diagram sensor PIR:

PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia.


Di dalam sensor PIR ini terdapat bagian-bagian yang mempunyai perannya masing-masing, yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.

Skematik:




4. Percobaan[Daftar]

4.1 Prosedur Percobaan[Daftar]

- Siapkan semua alat dan bahan yang diperlukan
- Disarankan untuk membaca datasheet setiap komponen terlebih dahulu
- Pasang Sensor Infrared, sensor PIR, resistor, transistor , baterai, relay, buzzer, motor dc, dan power suply sesuai gambar   rangkaian dibawah
- Ketika akan mensimulasikan rangkaian, maka masukkan library Sensor Infrared ke dalam sensor terlebih dahulu
- Coba dijalankan rangkaian apabila ouput hidup/berputar (motor dc, buzzer) maka rangkaian bisa digunakan

4,2 Gambar Rangkaian[Daftar]

Ketika sensor infrared dan sensor pir tidak mendeteksi Objek output tidak menyala:



Ketika sensor infrared mendeteksi adanya objek, maka logictate akan berlogika 1 dan motor dc beserta buzzer akan on. Dan apabila sensor pir tidak mendeteksi adanya objek, maka logictate akan berlogika 0 dan output berupa motor dc dan buzzer akan off:

Ketika sensor infrared dan sesnsor pir mendeteksi adanya objek, maka logictate pada kedua sensor akan berlogika 1 dan output berupa motor dc dan buzzer akan on:




Ketika sensor pir mendeteksi adanya objek, maka logictate akan berlogika 1 dan output berupa motor dc dan buzzer akan on. Dan apabila sensor infrared tidak mendeteksi adanya objek, maka logicstate akan berlgika 0 dan output berupa motor dc dan buzzer akan off:


4.3. Prinsip Kerja[Daftar]

 Saat pancaran radiasi infrared tidak terhalang oleh telapak tangan, maka hambatannya menjadi kecil <10k sehingga tegangan pada input komparator menjadi besar dan tegangan outputnya otomatis menjadi besar, sehingga tidak ada arus menuju basis transistor yang menyebabkan relay dalam keadaan Normally Open.
Ketika telapak tangan menghalangi pancaran radiasi IR LED yang berjarak kira-kira 25cm maka logicstate akan berlogika 1, lalu tegangan akan diteruskan menuju R1 lalu ke kaki basis Q1. Tegangan VCC menuju R2 dan relay, lalu ke kaki kolektor Q1. Karena ada tegangan dari basis dan kolektor Q1, tegangan diteruskan menuju ground. Tegangan dari basis Q1 menuju relay, sehingga relay aktif dan motor dc berputar.Motor dc (Hand Dryer) akan berjalan ke objek yang dideteksi oleh sensor. Jika tidak terdeksi oleh sensor infrared suatu objek maka sensor kemabli berlogika 0.
Pada saat sensor PIR mendeteksi adanya objek (tangan) maka logictate akan berlogika 1, lalu tegangan akan diteruskan menuju kaki basis transistor.
VCC menuju R2 dan relay, lalu ke kaki kolektor Q1. Karena ada tegangan dari basis dan kolektor Q1, tegangan diteruskan menuju ground. Tegangan dari basis Q1 menuju relay, sehingga relay aktif dan motor dc berputar.Motor dc (kran) akan berjalan ke objek yang dideteksi oleh sensor. Jika tidak terdeksi oleh sensor PIR suatu objek maka sensor kemabli berlogika 0.

4.4. Video[Daftar]





4.5. Download File[Daftar]

 Download Video disini
 Download Rangkaian disini
 Download Datasheet  Infrared disini
 Download Datasheet Pir disini
 Download Datasheet Transistor disini
 Download Datasheet Buzzer disini
 Download Datasheet Op-Amp disini
 Download Datasheet Relay disini
 Download Materi HTML disini
 Download Library Sensor Infrared disini
 Download Library Sensor Pir disini
