Laporan Akhir 1 - Percobaan 1 - M4

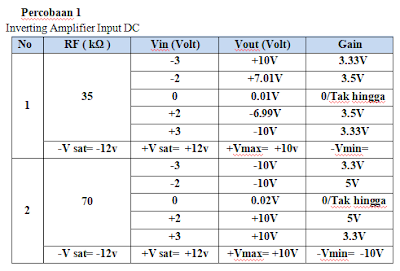

1. Jurnal[Daftar]






2. Alat dan Bahan[Daftar]

- OP Amp

- Resistor

- VCC

- Vc Source

- VSINE

- Voltmeter

- Ground

- Osiloskop

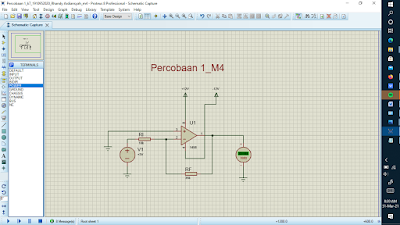

3. Rangkaian Simulasi[Daftar]



 4. Prinsip Kerja Rangkaian[Daftar]

 Rangkaian inverting amplifier bekerja untuk memperkuat tegangan input dan membalik polaritas sinyal masukan sebesar 180 derajat. Penguat ini dinamakan penguat inverting karena masukan dari inputnya masuk ke inverting(-) dari Op Amp. Prinsip kerja dari rangkaian inverting diatas yaitu arus akan mengalir dari sumber tegangan sehingga masuk ke Rinput 10k. impendensi pada input kaki inverting adalah tak berhinggga yang menyebabkan arus menuju ke Rf(feedback). Karena arus tidak mengalir ke input kaki inverting maka akan terjadi rangkaian seri antara Rf(feedback) dan Rin. Arus dari Rf(feedback ) akan mengalir menuju output op amp dan hasil tegangan yang diperoleh sesuai dengan rumus berikut:






5. Video Rangkaian[Daftar]







6. Analisa[Daftar]

 1. Jelaskan prinsip kerja dari rangkaian inverting!

Jawab:

 Rangkaian inverting amplifier bekerja untuk memperkuat tegangan input dan membalik polaritas sinyal masukan sebesar 180 derajat. Penguat ini dinamakan penguat inverting karena masukan dari inputnya masuk ke inverting(-) dari Op Amp. Prinsip kerja dari rangkaian inverting diatas yaitu arus akan mengalir dari sumber tegangan sehingga masuk ke Rinput 10k. impendensi pada input kaki inverting adalah tak berhinggga yang menyebabkan arus menuju ke Rf(feedback). Karena arus tidak mengalir ke input kaki inverting maka akan terjadi rangkaian seri antara Rf(feedback) dan Rin. Arus dari Rf(feedback ) akan mengalir menuju output op amp dan hasil tegangan yang diperoleh sesuai dengan rumus berikut:



 2. Apa pengaruh vin terhadap vout pada rangkaian inverting?

Jawab:


Apabila Vin bernilai negatif, maka Voutput nya bernilai positif. Sedangkan apabila Vin bernilai positif maka Voutnya bernilai negatif. Dapat disimpulkan bahwa terjadi pembalik polaritas dari Vin menjadi Vout. Semakin besar nilai -Vin maka semakin besar juga +Vout nya dan begitupun sebaliknya.

3. Jelaskan pengaruh dari +V saturasi dan -Vsaturasi pada tegangan output yang dihasilkan?

Jawab:

Pengaruh dari tegangan saturasi yaitu untuk membatasi nilai tegangan keluaran maximum dari op amp tersebut. +Vsat merupakan besar tegangan input saat Vout pertama kali berubah setelah Vin diatur ke Vmax dan diturunkan secara perlahan.Sedangkan -Vsat merupakan besar tegangan input saat Vout pertama kali berubah setelah Vin diatur ke Vmin dan dinaikkan secara perlahan. Contohnya apabila di beri tegangan +Vsat dan -Vmin sebesar +12 V dan -12V maka output dari op amp tersebut tidak akan melebih dari 12V yang mana op amp tersebut hanya bisa menghasilkan output tegangan maximum 12V.

4. Bagaimana turunan rumus Vout dari rangkaian Inverting?

Jawab:

Pada rangkaian penguat yang ideal memiliki syarat bahwa tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga.Untuk memulai analisis rangkaian penguat inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat inverting menjadi seperti:

Dari gambar,didapatkan persamaan arus yang mengalir pada titik cabang A, sebagai berikut:
Persamaan 1 :
𝐼1 = 𝐼f

Dengan menggunakan teori tegangan titik simpul, persamaan (1) dapat dijabarkan menjadi:
Persamaan 2 :

Karena V+ = 0 dan V- = VA , serta asumsi nilai V+ = V- maka dapat dituliskan nilai VA = 0. Sehingga persamaan (2) menjadi:
Persamaan 3 :


Dengan menyederhanakan persamaan (3), dapat diperoleh persamaan tegangan keluaran dari penguat inverting:
Persamaan 4 :


Jika penguatan merupakan perbandingan antara tegangan keluaran dan tegangan masukan, maka dari persamaan (4) dapat diperoleh penguatan dari penguat inverting yaitu:
Persamaan 5 :





7. Download File[Daftar]

HTML disini

Download File Rangkaian disini

Download Video disini
